小区搜索+信道

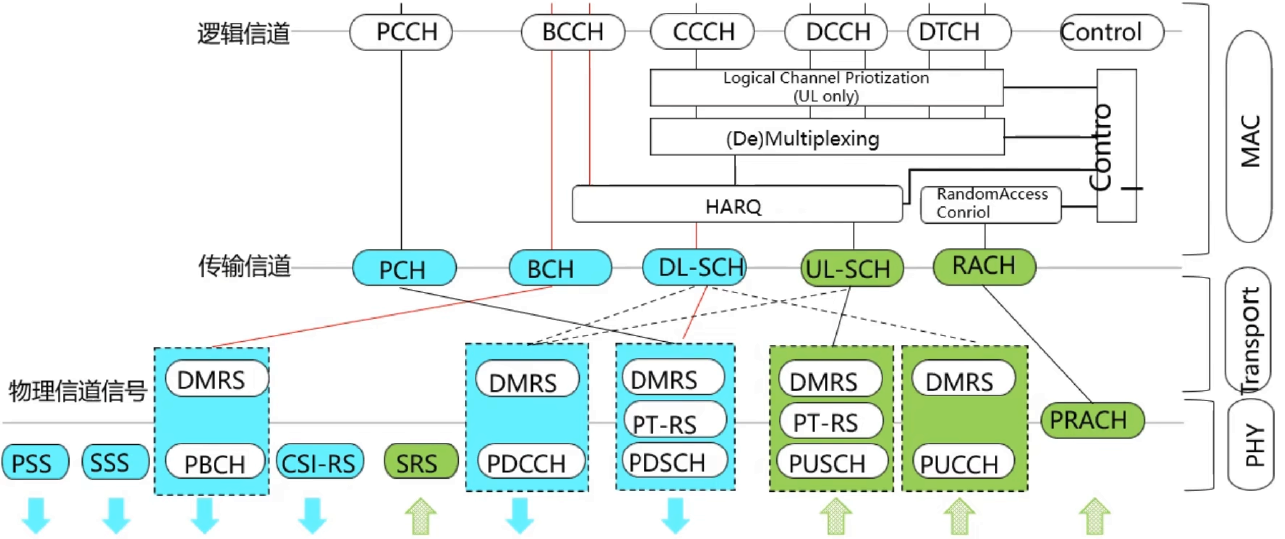

5G信道映射关系
1️⃣逻辑信道：MAC ↔️ RLC 之间通信
分为控制信道（控制面）和业务信道（用户面）：
1. 控制信道 (Control Channels)：用于传输控制平面信息
BCCH (Broadcast Control Channel) 广播控制信道： 用于基站向小区内所有 UE 广播系统控制信息（如 MIB/SIB）。
PCCH (Paging Control Channel) 寻呼控制信道： 用于传输寻呼信息，当网络想找某个特定 UE 或通知系统信息更新时使用。
CCCH (Common Control Channel) 公共控制信道： 用于未建立 RRC 连接的 UE 与网络间传输控制信息（如随机接入过程中的 Msg3）。
DCCH (Dedicated Control Channel) 专用控制信道： 用于已建立 RRC 连接的特定 UE 与网络间传输点对点的控制信息（如切换命令、测量报告）。
2. 业务信道 (Traffic Channels)：用于传输用户平面数据
- DTCH (Dedicated Traffic Channel) 专用业务信道： 专门为一个特定 UE 传输用户数据的信道。它是 5G 中最主要的业务信道，支持单向或双向传输。
2️⃣传输信道：物理层 ↔️ MAC 之间通信
可以通过上行和下行分类：
1. 下行传输信道 (Downlink Transport Channels)
BCH (Broadcast Channel) 广播信道： 具有固定的预定义传输格式。用于承载逻辑信道的 BCCH，传输系统消息中的 MIB。
PCH (Paging Channel) 寻呼信道： 用于传输逻辑信道的 PCCH。支持 UE 省电（DRX），由物理层寻呼指示触发。
DL-SCH (Downlink Shared Channel) 下行共享信道： 5G 最主要的下行传输信道。
承载逻辑信道的 BCCH (仅限 SIB1 及后续 SIB)、CCCH、DCCH、DTCH。
支持动态链路自适应（AMC）、动态资源调度、HARQ 重传和波束赋形。
2. 上行传输信道 (Uplink Transport Channels)
RACH (Random Access Channel) 随机接入信道： 承载手机的接入请求（Preamble）。信息量很小，且存在冲突风险（因为是“随机”敲门）。
UL-SCH (Uplink Shared Channel) 上行共享信道： 5G 最主要的上行传输信道。
承载逻辑信道的 CCCH、DCCH、DTCH。
功能与 DL-SCH 类似，支持动态资源分配、HARQ 和链路自适应。
3️⃣物理信道：物理层内的通信
物理信道是数据在空口（Air Interface）传输的实际载体，直接对应时频资源格（RE）。
1. 下行物理信道 (Downlink Physical Channels)
PBCH (Physical Broadcast Channel) 物理广播信道： * 承载内容： 传输核心系统消息 MIB。
- 特点： 与 PSS/SSS 共同组成 SSB，位置相对固定。
PDCCH (Physical Downlink Control Channel) 物理下行控制信道： * 承载内容： 传输下行控制信息 DCI。
- 作用： 告诉 UE 资源分配情况（如 PDSCH 放在哪、怎么解调）。
PDSCH (Physical Downlink Shared Channel) 物理下行共享信道： * 承载内容： 传输 SIB1、后续 SIB 以及所有的用户业务数据。
- 特点： 5G 中流量最大的下行信道，支持高阶调制（如 256QAM）。
2. 上行物理信道 (Uplink Physical Channels)
PRACH (Physical Random Access Channel) 物理随机接入信道： * 承载内容： 传输随机接入前导码（Preamble）。
- 作用： 手机“敲门”用，用于上行同步。
PUCCH (Physical Uplink Control Channel) 物理上行控制信道： * 承载内容： 传输上行控制信息 UCI（含 HARQ 反馈、CSI 报告、调度请求 SR）。
PUSCH (Physical Uplink Shared Channel) 物理上行共享信道： * 承载内容： 传输用户上行数据。也可以根据需要携带 UCI。
4️⃣物理信号
物理信号不承载来自 MAC 层的信息，它们由物理层产生，用于同步、测量和信道估计。
1. 下行物理信号 (Downlink Signals)
PSS / SSS (Primary/Secondary Synchronization Signal) 主/辅同步信号： * 作用： 帮助手机发现小区，确定 PCI（物理小区 ID） 和时间边界。
DM-RS (Demodulation Reference Signal) 解调参考信号： * 作用： “信道的路标”，接收端根据它来补偿无线环境造成的失真，从而正确解调信道（如 PBCH/PDCCH/PDSCH）里的内容。
CSI-RS (Channel State Information RS) 信道状态信息参考信号： * 作用： 用于 UE 测量下行信号质量，并向基站汇报（反馈 CQI/PMI/RI）。
PTRS (Phase Tracking RS) 相位跟踪参考信号： * 作用： 主要用于高频（毫米波），补偿相位噪声。
2. 上行物理信号 (Uplink Signals)
DM-RS (Demodulation Reference Signal)： * 作用： 辅助基站解调来自手机的 PUSCH/PUCCH 信号。
SRS (Sounding Reference Signal) 探测参考信号： * 作用： 手机发给基站，基站根据它来评估“上行路况”，从而进行精准的资源调度。
PTRS (Phase Tracking RS) 相位跟踪参考信号： * 作用： 主要用于高频（毫米波），补偿相位噪声。

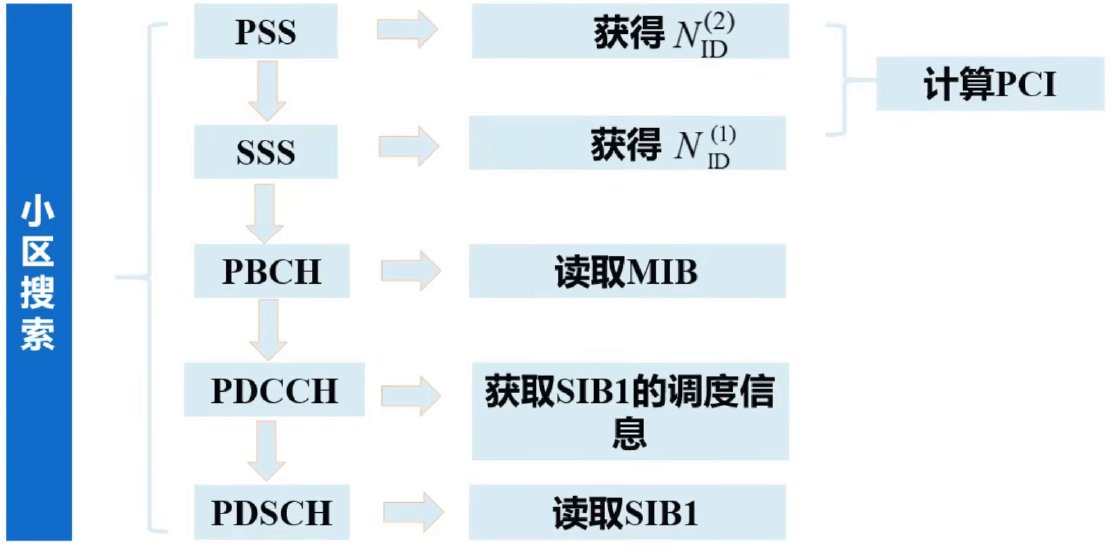

小区搜索流程
UE首先通过检测SSB完成时间频率同步，并通过PSS/SSS获取PCI，随后解调PBCH获得MIB。根据MIB中提供的CORESET0及Type0 Search Space配置，UE在指定资源上监听PDCCH，并使用SI-RNTI进行盲检测，解出DCI Format 1_0。DCI指示SIB1所在的PDSCH资源位置，UE对PDSCH进行解调和LDPC解码，获取SIB1。SIB1中包含小区选择、接入控制及随机接入参数等信息，UE据此发起随机接入过程，完成网络接入。
1️⃣ SSB：SS/PBCH Block 同步资源块

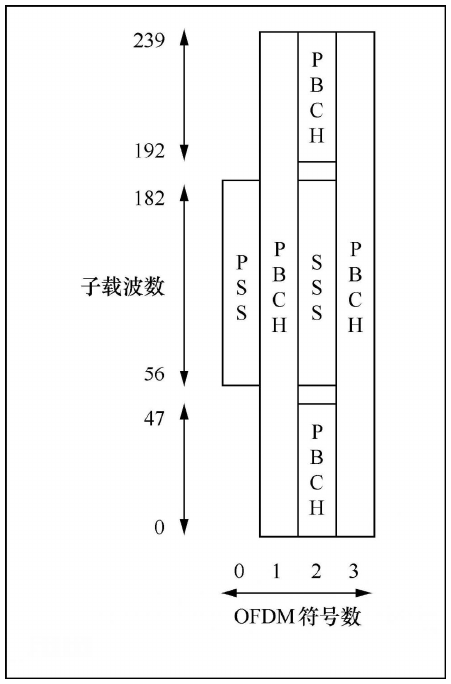

SSB的组成及时频分布情况：
SSB在时域上共占用4个OFDM符号，频域共占用240个子载波，即20个PRB（Physical Resource Block，物理资源块）。

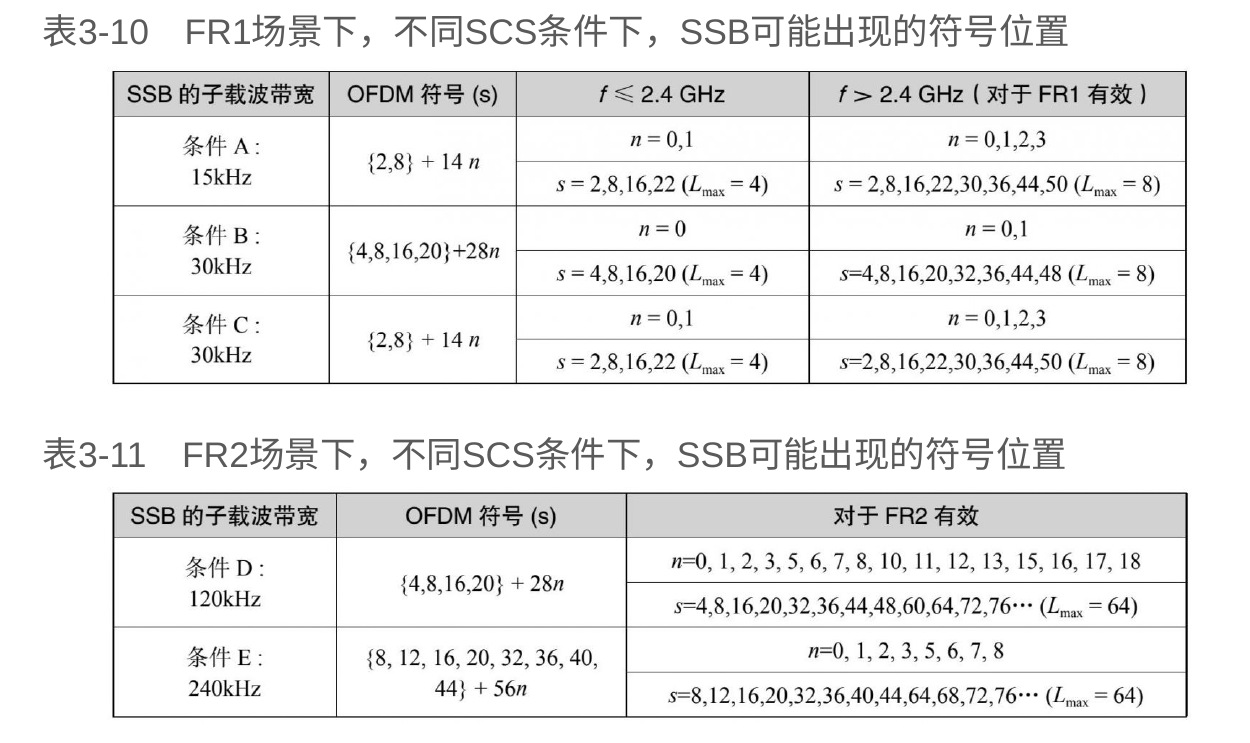

SSB的时域位置：
由上表决定，需记忆。SSB分为case A到case E 五个模式，其中的n表示时隙，如有的SSB占用0,1两个时隙，有的占用0,1,2,3四个时隙（每子帧的时隙的数量与谬有关，一般是1,2,4等等个，但仿真中选择的时隙是在一个无线帧内选的，而一个无线帧有10个子帧，因此无线帧中时隙的数量是10,20,40等等个）；这是时隙的角度，从前面得知，SSB总是占用4个OFDM符号，而上表中的“OFDM符号”指的是起始位置，比如{2,8}+14n,意是对每个时隙中的14个符号来说的位置，即第2个和第8个符号为起始符号，从2和8符号后分别向后数4个就是SSB的最小的时域位置。
SSB频域位置：

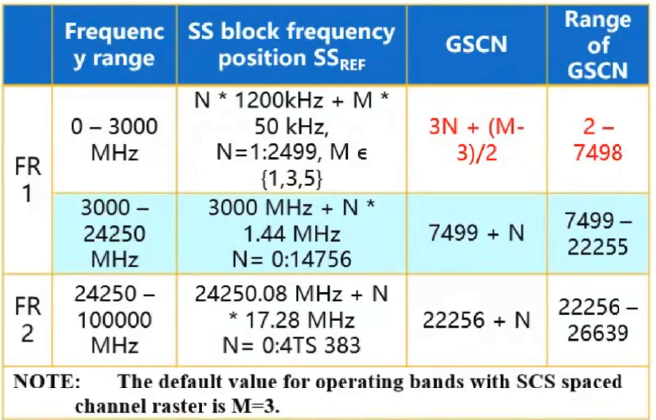

SSB的绝对频域位置由M和N带入下表中的公式计算：（注意，M和N是由GSCN (Global Synchronization Channel Number，全球同步信道号) 决定的，但是在仿真题中是先知道M和N，让你计算GSCN）
仿真中还要计算SSB相对PointA的CRB位置。一个CRB是12个载波。PointA相当于是零基线。因此这个SSB的CRB位置计算是：$[SS_{REF}-PointA]\div CRB$,SS_REF就是刚刚算出的SSB的绝对频率位置（其实是SSB的中心频率位置）；PointA就是零基线的绝对频率；CRB就是一个CRB代表的绝对频率，如使用的载波为30KHz，那么该式中的CRB就是12✖️30=360.此时计算出的结果对应SS_REF也是中心频率值，而我们知道SSB总共占用240个子载波，在30KHz子载波下是20个RB，因此当前计算值再减10就是起始CRB序号，加9就是结束的CRB序号。
SSB读取（目的：得到MIB，知道coreset0的位置，而PDCCH就被包含在coreset0中）
读PCI
从SSB的PSS和SSS中可以读出PCI。PCI包括$N_{ID}^1$和$N_{ID}^2$：
$N_{ID}^1$：SSS读出，在0335之间。$N_{ID}^2$：PSS读出，在02之间。
之后$PCI=N_{ID}^1\times3+N_{ID}^2$。而在仿真中，给出了PCI，要用PCI反推出这两个$N_{ID}$。只需要除以三取商和余数即可。
找到DM-RS（目的：解调PBCH）
DMRS处于PBCH中，但是它只占用1个RB。因此只需要把某些PBCH变成DMRS就可以了。DMRS的频域位置是每4个RB有一个DMRS，而DMRS的起始位置由PCI决定，为PCI值取模于4.

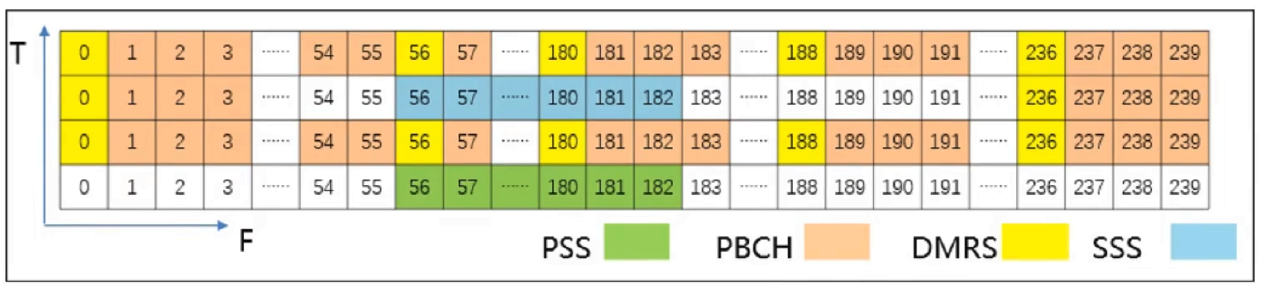

如图所示，DMRS一定是出现在PBCH之中的，没有PBCH的地方就没有DMRS；然后只要确定了起始位置，之后每隔4个RB就有一个DMRS。
解调与解码PBCH（目的：得到MIB）
MIB的传输周期为80ms，重复周期为10ms。
从前面得到的DMRS解调参考信号就是用于解调PBCH的。解调之前还有对PBCH信道的优化，优化之后就解调：采用QPSK解调，得到Bit流；然后解码：PBCH采用极化码，要用Polar解码。最终得到的MIB包含的信息有：
- 系统帧号（SFN）
- 子载波间隔（SCS）
- SSB周期
- PDCCH配置相关参数
最后一项PDCCH配置相关参数中就包含了下一步的重要指示。这里面有2个关键的信息：

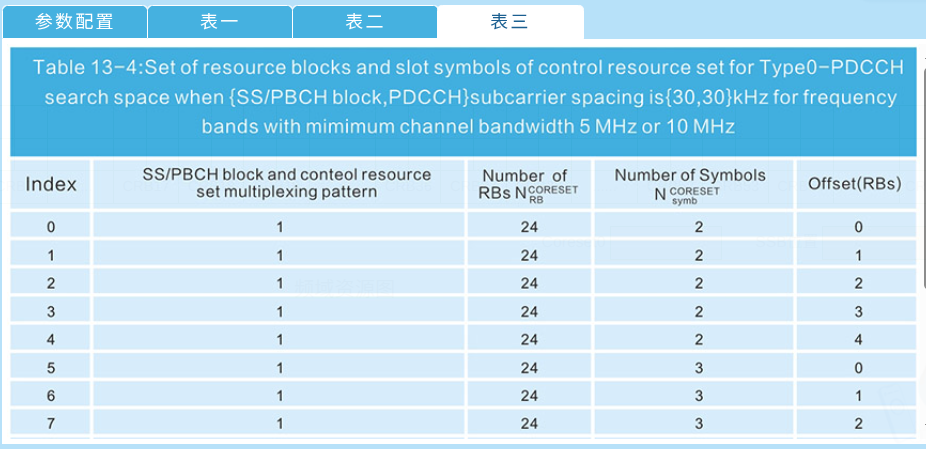

controlResourceSetZero，即Type0 CSS的频域位置索引。根据这个值就可以直接查表来得到coreset0频域上占多少个RB，与SSB频域的偏移是多少个RB、时域上占多少个符号。仿真中这个表就是表三：
仿真中直接根据索引找到对应的行就可以读出需要的数值，即coreset0占的RB数和偏移数（相对于SSB。数值上等于SSB最小的RB减去偏移数，得到的值就是coreset0的第一个RB的位置）
searchSpaceZero，告诉UE：在CORESET0中哪些OFDM符号哪些时刻去监听PDCCH。
2️⃣监听coreset0，找到PDCCH（目的：解出DCI，来找PDSCH）
有关CORESET：
在 4G 时代，控制信息铺满整个系统带宽。而在 5G 中，为了灵活性和省电，引入了 CORESET 概念。它是一组物理资源的集合（包括频域的一组 RB 和时域的一组符号），专门用于承载 PDCCH（物理下行控制信道）。就像是基站和手机约定好的一块“公告栏”。手机不需要扫视全城，只需要在特定的时间、特定的频率去这块公告栏上看有没有自己的任务（DCI 指令）。比如在小区搜索完成后，手机通过 MIB（主信息块）获取 CORESET 0 的配置。CORESET 0 是最基础的公告栏，手机必须先找到它，才能读到后续的系统消息（SIB1）。CORESET的核心知识点：
- 时域跨度： 1-3 个连续符号。
- 频域粒度： 必须是 6 个 RB 的整数倍。
- 频域连续性： 频域资源可以连续，也可以不连续（这是 5G 为了避开干扰设计的灵活性）。
- 最大配置数： 每个 BWP（部分带宽）最多配置 3 个 CORESET。
截至目前，UE通过MIB拿到 CORESET0 + SearchSpace0配置，在CORESET0中“按SearchSpace规则”去监听找到了PDCCH。PDCCH是一个物理信道，它的目的就是承载一个信号：DCI（Downlink Control Information）。DCI = 调度指令（控制信息），UE有了DCI才能找到PDSCH。DCI有不同的格式，此处为下行调度，使用的DCI格式是DCI Format 1_0（上行是0_0）。
当然，此处是说“解DCI”而不是读DCI，是因为DCI不是直接发送的，而是经过加扰的，此处使用的加扰模式是：SI-RNTI（System Information RNTI）。UE要解DCI，必须“猜对RNTI”。（还有其他加扰模式，如- RA-RNTI（随机接入）Paging-RNTI（寻呼）等）。
PDCCH所在的搜索空间是公共搜索空间，搜索空间类型是type0-pdcch。因为此时的连接还没建立，因此还不能用UE专用搜索空间。
（仿真中此处还会设计聚合等级等的单位的知识点，记得复习）
找到PDSCH并读SIB1
SIB1的传输周期为160ms，重复周期为20ms。

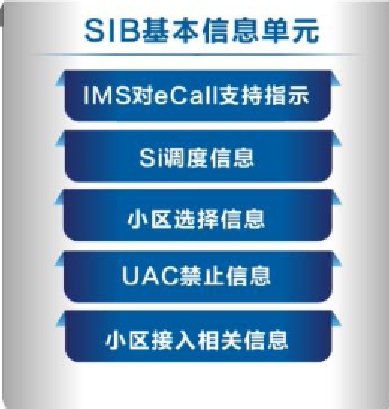

截止目前，UE已在CORESET0中用SI-RNTI成功解出了PDCCH中的DCI（Format 1_0）。DCI会告诉UE一整套“去哪里收数据”的参数：- 📍 PDSCH的频域位置（RB范围）⏱️ 时域位置（在哪个slot/符号🎛️ 调制方式（QPSK/16QAM等📦 传输块大小（TBS🔑 DMRS配置（用于解调PDSCH）。UE接下来按DCI指示去指定的PDSCH资源位置找到对应的DMRS，做信道估计均衡 + 解调、解码（LDPC）。注意PBCH用Polar码，但PDSCH用LDPC码。最后就会找到SIB1.SIB1包含以下5个基本信息：
1️⃣ IMS紧急呼叫支持指示
👉 表示该小区是否支持：
- IMS（IP Multimedia Subsystem）
- 紧急呼叫（如112/110）
👉 UE判断：
- 是否可以通过该小区打紧急电话
- 是否支持VoNR（5G语音）
2️⃣ SI调度信息（System Information Scheduling）
👉 告诉UE：
👉 其他SIB（SIB2、SIB3…）什么时候发？在哪发？
3️⃣ 小区选择信息（Cell Selection Info）
👉 用于UE决定：
👉 “我要不要选这个小区？”
包括：
- q-RxLevMin（最小接收功率要求）
- q-QualMin（最小信号质量）
- cellBarred（是否禁止接入）
4️⃣ UAC禁止信息（Access Control）
👉 UAC = Unified Access Control
👉 控制哪些UE“不能接入网络”
如网络拥塞时限制某些业务类型 限制某些用户类别。
5️⃣ 小区接入相关信息（最重要！）
👉 这是SIB1里最核心的部分
包括：
🔑 随机接入参数（RACH）
- PRACH配置
- 前导格式（preamble）
- 时频位置
👉 UE后续发起接入必须用
🔐 鉴权/接入控制相关
- 是否允许接入
- 接入限制规则
🌐 PLMN信息
- 小区属于哪个运营商
📶 Tracking Area Code（TAC）
👉 用于位置管理（寻呼等）
